兴安大电流发生器技术参数对不同类型的变压器都有相应的技术要求，可用相应的技术参数表示.如电源变压器的主要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等.A.电压比：变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级.在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势.当N2＞N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2N1，V2＞V1，该变压器为升压变压器.反之则为降压变压器.B.变压器的效率：在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即η＝(P2÷P1)x式中η为变压器的效率；P1为输入功率，P2为输出功率.当变压器的输出功率P2等于输入功率P1时，效率η等于，变压器将不产生任何损耗.但实际上这种变压器是没有的.变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损.铜损是指变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗.由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损.变压器的铁损包括两个方面.一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗.另一是涡流损耗，当变压器工作时.铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流.涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗.变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

<兴安>天正华意电气设备有限公司 2023欢迎访问##兴安变压器变比直流电阻测试仪##公司

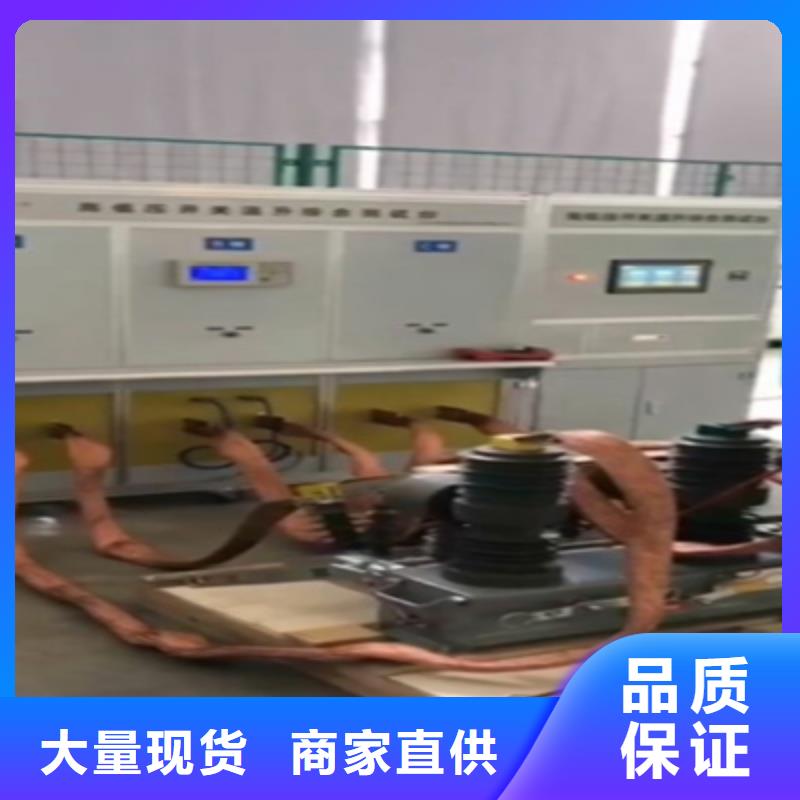

兴安大电流发生器供方配置方案2.1：综述简介TH-7000A全自动开关柜温升专用电流试验装置应适用于母线槽、开关柜、断路器，接触器，电流互感器和其它电器设备的电流负载试验及温升试验。电器设备在正常运行时，长期通过工作电流，产生的能量转变为热能，使电器材料温度升高，如超过一定范围就会使电器材料的机械强度、物理性能下降，容易引发事故，因此，标准中规定了不同电器材料的允许长期工作的温度或温升。温升试验的目的是测量被试电器各部件的温度或温升，以确定试品是否符合标准要求，采用的是快速模拟试验方法，即主电路通以额定电流。温升试验的特点是：① 时间较长，中小型的试验过程需7、8 h，而大型变压器的试验需十几个小时甚至更长时间；② 耗费大，故许多厂家为了避过用电高峰而在夜间试验；③ 试验过程单调枯燥，长时问里反复地测量温度值。传统的温升测试系统不仅误差大，而且占用大量人力和物力。因此，有必要设计全自动的温升在线测试系统来减轻试验人员的劳动强度，避免事故的发生，提高试验结果的精度和试验过程的自动化水平。本文主要依据标准2.2遵循技术标准GB14048.1-2006 低压开关设备和控制设备GB6450—1986 (温升试验)所规定。DL409-91 电业工作规程[2002]777电力工器具性试验规程安监[2009]664电网公司电力工作规程（线路部分）GB/T 2317.3-2008 电力金具试验方法 第3部分：热循环试验JB/T9641—1999 《试验变压器》GB/T10228—1997 《干式电力变压器技术参数和要求》GB 50054-95 《低压配电设计规范》GB 50055-93 《通用用电设备配电设计规范》GB/T 63-90 《电力装置的电测量仪表装置设计规范》GB 6738-86 《电测量指示和记录仪表及其附件的要求》

<兴安>天正华意电气设备有限公司 2023欢迎访问##兴安变压器变比直流电阻测试仪##公司

兴安大电流发生器 继电器一般PLC是可以直接将指令发到控制回路里，但也可能先由继电器中转。打个比方，如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图 需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时 继电器动作，但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。3.1.2.6接线端子这个肯定是每个柜子都必不可少的东西 根据信号数量可以配置。如果只是一个单纯的PLC控制柜 基本就是需要这些玩意，如果你的控制柜内还需要有其他的东西 就看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量。或者你要PLC接至上位机，可能就需要增加交换机什么的。视情况而定。使用条件：供电电源：DC直流24V，两相交流220v，（-10％，＋15％），50HZ防护等级：IP41或IP20环境条件：环境温度在0℃-55℃，防止太阳光直接照射；空气的相对湿度应小于85％（无凝露）。远离强烈的震动源，防止震动频率为10-55HZ的频繁或连续震动。避免有腐蚀和易燃的气体。3.1.3温升试验控制监测系统技术说明3.1.3.1.技术参数3.1.3.1.1、电源：AC220V±10％， 50Hz 。3.1.3.1.2、兼容XP/win7系统，软件界面友好，可同时监测温升试验系统的各项参数，包括调压器输入电压、调压器输出电压、调压器输出电流、升流器输出电流及电流频率等。升流器输出电流的电流测量误差为0.5％，频率测量误差为0.5％。系统具有自动稳流功能，即预先设定相应的输出电流及偏差，温升设备输出值能保持稳定，电流值偏差要求为0~1％。3.1.3.1.3、控制系统分为本地控制和计算机软件控制，可对调压器进行合闸、分闸、紧急分闸操作，并应有电源指示功能；能够控制调压器三相同时升压、降压及每相分别升压、降压，并有相应指示灯显示；能对调压器配备的风机进行开启、停止操作。3.1.3.1.4、设有调压器零位合闸功能；分闸后调压器应自动回零，且调压器不在零位时不能合闸。3.1.3.1.5、抗电磁干扰。3.1.3.1.6、该系统需配备工控机一台。

<兴安>天正华意电气设备有限公司
2023欢迎访问##兴安变压器变比直流电阻测试仪##公司 <兴安>天正华意电气设备有限公司

兴安大电流发生器输入交流50Hz，380V±10％。额定总容量：210KVA2）可三相平衡输出0―7000A交流大电流，三相电流不平衡系数小于0.5％；各电流均可平滑平稳连续可调，精度高于0.5级；3）输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，各相相交角度120度。4）输出电流方式：真有效值连续可调输出电流范围内电流的度及稳定度，且同时保证在温升上限临界值24小时运行。5）电流稳定度： 0.5％，电流显示真有效值三相平衡度简单易操作 温度：0-300℃ 精度：1℃6）电流波形失真 THD 1％ 设计标准远远高于国标《GB14048.2-14》。7）保护设置 过流、过压、超温报警系统8）绝缘耐压 1800/AC 1min 绝缘等级：B级3：整套系统配置清单：序号 主要部件（原材料）名称 型号规格 数量 注明元件的型号、厂家、产地、国别1 电动柱式调压器 TH-T160 3台 TH-T1000天正华意定制、青岛、中国2 微调调压器 TH-TC5 3台 TH-TC5天正华意定制、青岛、中国3 多磁通干式变压器 TH-S160 3台 TH-S1000天正华意定制、青岛、中国4 微调变压器 TH-S05 3台 TH-S05天正华意定制、青岛、中国5 微机控制监测系统 TH-K1000 1台 TH-K1000天正华意定制、青岛、中国6 温度采集系统 安捷伦 1套 34972A 安捷伦 美国7 温度传感 T型 120 热电偶、苏州计量院、T型8 多级穿心式互感器 HL型 3台 500-6000/5 0.1级 9 开关柜 TH-SG100 1台 TH-KG100天正华意定制、青岛、中国10 开关柜三相大电流温升装置用软连接、铜排、木支架和相关工装等附件 1套 天正华意定制、青岛、中国3：整套系统组成详细介绍：3.1 温升试验控制监测系统简介(图片为大体）如有变动 以实物为准

兴安大电流发生器 继电器一般PLC是可以直接将指令发到控制回路里，但也可能先由继电器中转。打个比方，如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图 需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时 继电器动作，但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。3.1.2.6接线端子这个肯定是每个柜子都必不可少的东西 根据信号数量可以配置。如果只是一个单纯的PLC控制柜 基本就是需要这些玩意，如果你的控制柜内还需要有其他的东西 就看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量。或者你要PLC接至上位机，可能就需要增加交换机什么的。视情况而定。使用条件：供电电源：DC直流24V，两相交流220v，（-10％，＋15％），50HZ防护等级：IP41或IP20环境条件：环境温度在0℃-55℃，防止太阳光直接照射；空气的相对湿度应小于85％（无凝露）。远离强烈的震动源，防止震动频率为10-55HZ的频繁或连续震动。避免有腐蚀和易燃的气体。3.1.3温升试验控制监测系统技术说明3.1.3.1.技术参数3.1.3.1.1、电源：AC220V±10％， 50Hz 。3.1.3.1.2、兼容XP/win7系统，软件界面友好，可同时监测温升试验系统的各项参数，包括调压器输入电压、调压器输出电压、调压器输出电流、升流器输出电流及电流频率等。升流器输出电流的电流测量误差为0.5％，频率测量误差为0.5％。系统具有自动稳流功能，即预先设定相应的输出电流及偏差，温升设备输出值能保持稳定，电流值偏差要求为0~1％。3.1.3.1.3、控制系统分为本地控制和计算机软件控制，可对调压器进行合闸、分闸、紧急分闸操作，并应有电源指示功能；能够控制调压器三相同时升压、降压及每相分别升压、降压，并有相应指示灯显示；能对调压器配备的风机进行开启、停止操作。3.1.3.1.4、设有调压器零位合闸功能；分闸后调压器应自动回零，且调压器不在零位时不能合闸。3.1.3.1.5、抗电磁干扰。3.1.3.1.6、该系统需配备工控机一台。

<兴安>天正华意电气设备有限公司 2023欢迎访问##兴安变压器变比直流电阻测试仪##公司
2023欢迎访问##兴安变压器变比直流电阻测试仪##公司 <兴安>天正华意电气设备有限公司

兴安大电流发生器 系统设置界面当前温度：显示目前温度传感器温度。如果显示800.0 则说明温度传感器故障，或是没有安装。报警温度：当温度达到该温度是系统发出报警声。同时屏幕进行显示具体那一路温度报警。停机温度：当达到停机温度时。系统发出报警声，同时且电流输出。屏幕提示具体那一路温度报警。一旦停机温度被执行，需返回主菜单报警，才能重新进行测试。在重新测试前，请做好测试前检查工作。五、测试举例1. 多次电流输出测试1）进入自动测试设置界面2）设置输出电流100A3）设置输出时间3分30秒4）设置暂停时间5分0秒5）重复次数3次6）按下 “依据时间重复测试”7）点击下一步 进入自动测试界面，按下开始按钮进行测试测试开始后系统，将输出电流3分30秒，然后中断输出，等待4分钟后重新启动输入，如此循环3次后停止。2. 大电流温升测试。1）设置温度上限40摄氏度。温度下限35摄氏度。2）温度5 温度6不使用。设置为零度。3）重复次数设置为 1 次。4）输出电流设置为100A4） 按下“依据温度重复试验”按钮。点击下一步 进入自动重复试验界面。按下启动按钮，系统自动开始试验。当达到温度上限，系统停止输出。通过查看数据 可以知道允许温度下的电流值。注1：如果在系统进行测试时安装温度传感器，可能因为插接瞬间的电阻改变导致系统误报从而引起系统报警或是直接停机导致本次测试失败。注2：自动测试状态，理论上讲是可以实现完全无人职守化测试，但是限于对外部传感器的安装工艺及测温点的限制，请在测试时至少保证一名工作人员在场。

兴安大电流发生器 系统设置界面当前温度：显示目前温度传感器温度。如果显示800.0 则说明温度传感器故障，或是没有安装。报警温度：当温度达到该温度是系统发出报警声。同时屏幕进行显示具体那一路温度报警。停机温度：当达到停机温度时。系统发出报警声，同时且电流输出。屏幕提示具体那一路温度报警。一旦停机温度被执行，需返回主菜单报警，才能重新进行测试。在重新测试前，请做好测试前检查工作。五、测试举例1. 多次电流输出测试1）进入自动测试设置界面2）设置输出电流100A3）设置输出时间3分30秒4）设置暂停时间5分0秒5）重复次数3次6）按下 “依据时间重复测试”7）点击下一步 进入自动测试界面，按下开始按钮进行测试测试开始后系统，将输出电流3分30秒，然后中断输出，等待4分钟后重新启动输入，如此循环3次后停止。2. 大电流温升测试。1）设置温度上限40摄氏度。温度下限35摄氏度。2）温度5 温度6不使用。设置为零度。3）重复次数设置为 1 次。4）输出电流设置为100A4） 按下“依据温度重复试验”按钮。点击下一步 进入自动重复试验界面。按下启动按钮，系统自动开始试验。当达到温度上限，系统停止输出。通过查看数据 可以知道允许温度下的电流值。注1：如果在系统进行测试时安装温度传感器，可能因为插接瞬间的电阻改变导致系统误报从而引起系统报警或是直接停机导致本次测试失败。注2：自动测试状态，理论上讲是可以实现完全无人职守化测试，但是限于对外部传感器的安装工艺及测温点的限制，请在测试时至少保证一名工作人员在场。

<兴安>天正华意电气设备有限公司
2023欢迎访问##兴安变压器变比直流电阻测试仪##公司 <兴安>天正华意电气设备有限公司

兴安大电流发生器技术参数对不同类型的变压器都有相应的技术要求，可用相应的技术参数表示.如电源变压器的主要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等.A.电压比：变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级.在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势.当N2＞N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2N1，V2＞V1，该变压器为升压变压器.反之则为降压变压器.B.变压器的效率：在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即η＝(P2÷P1)x式中η为变压器的效率；P1为输入功率，P2为输出功率.当变压器的输出功率P2等于输入功率P1时，效率η等于，变压器将不产生任何损耗.但实际上这种变压器是没有的.变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损.铜损是指变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗.由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损.变压器的铁损包括两个方面.一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗.另一是涡流损耗，当变压器工作时.铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流.涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗.变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

<兴安>天正华意电气设备有限公司 2023欢迎访问##兴安变压器变比直流电阻测试仪##公司

兴安大电流发生器操作界面说明5.1 打开电源总开关，电脑启动显示初始界面如下：1、界面分为两个独立区域，左边为试验电流，即试验输出的三相电流。2、下面的显示红色的电流为设定电流，如果选择自动方式时计算机自动调整输出的电流大小至设定值。3、调压器限位状态，依次为A、B、C三相的上限位及下限位状态指示。4、右边的按钮分别为手动调压方式的单独升降及同升同降。5、自动按钮需合闸后才能有效。6、分闸按钮时调压器自动归零，直至下限位变为红色。7、按设置按钮后显示界面如下：此时为出厂状态，尽量不要随便设置。六、注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.通电前请检查电源电压:交流380V ±10％ 50Hz。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污，应放在平稳及灰尘少的地方有室内无腐蚀性、可爆性气体。6.试验时请确认被测设备已断电，并与其它带电设备断开。7.开机前请检查输出旋钮是否在零位。七、运输、贮存1.运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，面板应朝上。2.贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。八、开箱及检查1.开箱注意事项开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。2.检查内容开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务

<兴安>天正华意电气设备有限公司 2023欢迎访问##兴安变压器变比直流电阻测试仪##公司 2023欢迎访问##兴安变压器变比直流电阻测试仪##公司 <兴安>天正华意电气设备有限公司

兴安大电流发生器 点击开始菜单的自动测试按钮，系统进入自动测试流程。在设置界面可对相关参数进行设置。自动测试中，可以执行单次长时间大电流输出测试，也可依据温度或是依据时间进行多次大电流输出测试。通过选择按钮“依据温度重复试验”，“依据时间重复试验”进行选择重复试验的方式，如果按钮被按下即选中此种试验方式，同时按钮用红色字体显示。依据温度重复试验的设计为，如果某一温度达到温度上限，则停止电流输出，等待温度下降到温度下限，此时如果某一温度下降到温度下限，则启动温度输出。直到达到输出设定次数。系统停止。当上下限温度设为0时，系统将自动屏蔽该温度依据时间重复试验的设计为，启动后系统开始计时，同时电流上升到指定电流，并保持。当到达输出时间是，停止电流输出，同时暂停时间开始计时，到达暂停时间后重新启动电流输出，如此重复，一直到设定的重复次数后停止测试。

兴安大电流发生器 控制系统简介主体一台多功能开关控制柜来实现大部分控制功能，日期、电压、电流、时间、相关曲线等数据采用大屏显示，读数清晰、直观同时显示电压、电流、时间等，有各种数据设置功能，可配高速热敏打印机等；时间继电器启动/停止条件可任意设定，可设定时间范围1秒～9999秒；高精度传感器和高性能研华工控机；轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的性、可靠性，智能化工作全过程；任选自动升流试验、手动升流试验和冲击速断试验，操作灵活简单；实时显示输出电流，时间结果，显示直观明了；完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间；具有接地检测功能和回零检测功能，接地和回零确定后才可进行试验，可靠；逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零；超过设定输出电流上限，电机自动回零，并发生声光报警；采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强，适应恶劣电磁环境；自动错误诊断，易于发现和解决问题；可选配远程通信、门联锁警灯警铃、开口电压校验接口等。产品体积小、重量轻、结构合理、可靠耐用。本套多功能开关控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散（DCS）控制系统。 PLC控制柜能适应各种大小规模的工业自动化控制场合。

<兴安>天正华意电气设备有限公司

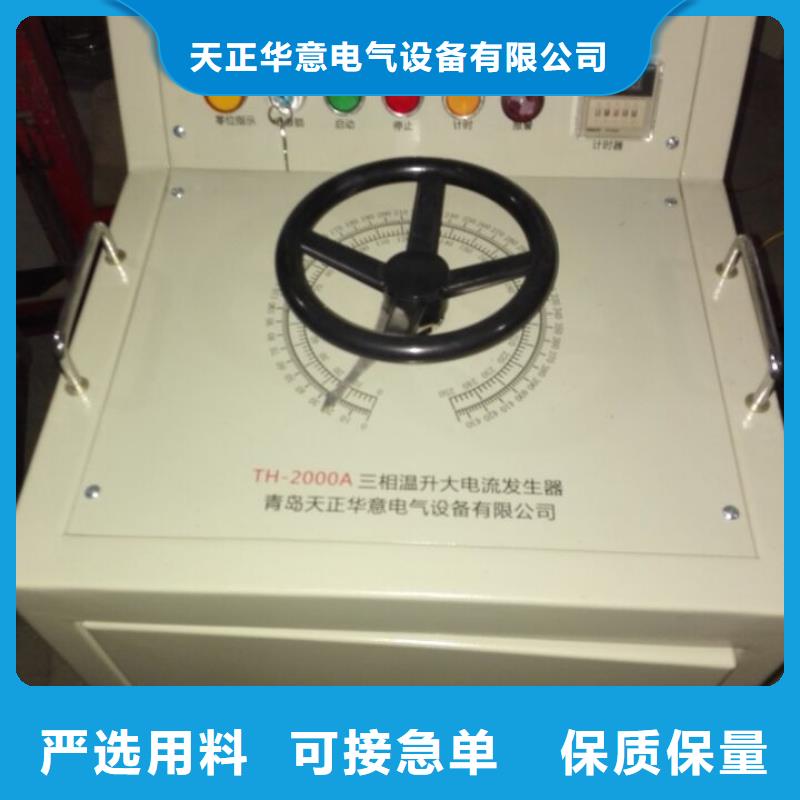

兴安大电流发生器.用途全自动大电流发生器，我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用西门子PLC和威纶通触摸屏数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验。2.性能特点，采用美观大方的PVC面板直接显示一次电流，便于试验观察及记录。测量精度高 0.2级功率大、体积小、带负载能力强体积小、重量轻，体积只有同类产品的30％～70％，携带十分方便。4.操作方面（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。（3）在实际接线时，电流输出端子应形成回路不然仪器将不会输出电流。（4）本升流器带随机输出导线；输出外接铜导线按10A/mm2选择。(标配为二根3米测试线)（5）该设备容量是按短时间工作配制（5分钟以下）。二、技术特征1.名称和分类（1）名称：全自动大电流发生器。（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。2. 1 输入电压：AC 220V 50Hz 2. 2 功 率：5KVA2. 3 输出电流： AC0～1000 无级可调、面板带数显电流表2. 4 输出电压： (＞4V)2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3％。标准正弦波。2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.3级.电流电压表显示为真有效数值，精度高、稳定度高。2. 7 输出电流方式：真有效值连续可调；2.8 电流稳定度：0.2％2.9 结构形式: 一体 2.10 接线方式：根据要求2.11电流稳定度：0.2％；2.12保护设置：过流、过压

<兴安>天正华意电气设备有限公司
2023欢迎访问##兴安变压器变比直流电阻测试仪##公司 <兴安>天正华意电气设备有限公司

兴安大电流发生器系统说明为了使PLC的应用更加灵活并实现可视化， 对PLC和触摸屏组合控制系统进行了研究。主要采用S7-300 CPU和触摸屏作为系统的控制器和人机界面， 采集现场的温度、电压电流信号， 控制现场的执行机构。系统已投入运行数年，其运行效果良好。PLC是一种结构简单、通用性好、功能较完备的新型控制元件， 其主要优点是抗干扰能力强， 可以提高系统的可靠性和稳定性以及生产效率， 特别适用于工业控制。触摸屏是一种连接人和机器的人机界面， 它代替了原始的控制台和显示器， 可用于数据显示和参数设置，并且可以用动态曲线的形式描述系统的控制过程； 扩展了PLC的功能， 减少了按钮、开关、仪表等仪器的使用。3.1.3.2.1系统组成：本系统采用Siemens S7-300（具体型号，采用不同cpu以满足客户需求，祥见技术协议）和触摸屏组成的系统控制现场的接触器、电动机和温度控制器等执行机构。S7-300通过模拟量输入模块和温度、传感器采集现场的温度和电流电压信号， 信号通过PLC上的A /D转换、数值变换传送到触摸屏上， 触摸屏显示实时的温度值、电流值、温度曲线、电流温升曲线和PID曲线； 且PID参数可以通过触摸屏进行设置， 触摸屏给PLC发送指令， 以控制现场的执行机构。由于PLC接口为RS-485触摸屏接口为RS-232 因此， 需要增加一个RS-485 /RS-232转换线。

<兴安>天正华意电气设备有限公司 2023欢迎访问##兴安变压器变比直流电阻测试仪##公司
<兴安>天正华意电气设备有限公司

兴安大电流发生器.用途全自动大电流发生器，我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用西门子PLC和威纶通触摸屏数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验。2.性能特点，采用美观大方的PVC面板直接显示一次电流，便于试验观察及记录。测量精度高 0.2级功率大、体积小、带负载能力强体积小、重量轻，体积只有同类产品的30％～70％，携带十分方便。4.操作方面（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。（3）在实际接线时，电流输出端子应形成回路不然仪器将不会输出电流。（4）本升流器带随机输出导线；输出外接铜导线按10A/mm2选择。(标配为二根3米测试线)（5）该设备容量是按短时间工作配制（5分钟以下）。二、技术特征1.名称和分类（1）名称：全自动大电流发生器。（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。2. 1 输入电压：AC 220V 50Hz 2. 2 功 率：5KVA2. 3 输出电流： AC0～1000 无级可调、面板带数显电流表2. 4 输出电压： (＞4V)2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3％。标准正弦波。2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.3级.电流电压表显示为真有效数值，精度高、稳定度高。2. 7 输出电流方式：真有效值连续可调；2.8 电流稳定度：0.2％2.9 结构形式: 一体 2.10 接线方式：根据要求2.11电流稳定度：0.2％；2.12保护设置：过流、过压

2023欢迎访问##兴安变压器变比直流电阻测试仪##公司

兴安大电流发生器 电动柱式调压器简介引进丹麦专有技术、专有设备生产的柱式调压器，采用原装进口碳轮电刷在圆柱式线圈的磨光轨道上滚动，平滑无级的调节输出电压，构成柱式调压器。特殊设计的柱式调压器及补偿变压器与无触点控制器闭环组成柱式稳压器。性能指标达到德国VDE552标准。该类产品波形不失真，反应时间快，电刷无火花、耐磨损、使用寿命10年以上，稳压精度±1-5％可调，使用于感性、阻性、容性各种负荷，效率98.5％以上。具有户内、户外、干式自冷、油浸自冷多种型式。可提供无人值守，电梯专用等特种稳压器。输入电压波动范围±15％，±20％二种。。?柱式调压器具有体积小、重量轻、结构紧凑、功能齐全，通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行汇频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。?????优势特征：?节能低噪：采用优质冷轧硅钢片叠装；全斜接缝；采用特殊处理工艺，有效降低了运行时的震动和噪声；以及计算机优化设计等新材料、新工艺、新技术的引入，使的变压器更加节能、更加宁静。?高可靠性：提高产品质量和可靠性，将是我们不懈的追求。在质保体系及可靠性工程方面进行大量的基础研究，积极进行可靠性认证，进一步提高升压变压器的可靠性和使用寿命。?环保特性：具有耐热性，防潮性，稳定性，化学兼容性，低温性，抗辐射性和性。?全自动温升专用三相大电流发生系统调压部分主体采用调压器（3台）3.2.2 电动柱式调压器技术参数：额定容量：100kVA 相数：单相系统进线380V，三相四线制。输出电压范围：0—430V或 0—250V（无极、平滑、连续调节）调压方式：电动运行方式：长期运行输出电压波形畸变率：＜3 ％（全量程）。空载输出电压小值：不大于额定值的1％输出电压不对称度：≤1％

<兴安>天正华意电气设备有限公司 2023欢迎访问##兴安变压器变比直流电阻测试仪##公司

兴安大电流发生器功能特性：柜体结构：三台单相柱式调压器组成三相调压器放入调压器柜中。冷却方式：自然风冷（配有备用冷却风机）。额定容量长期工作时电刷触头处（触点）温升不得大于85K，主回路连接线及出线端子温升不得大于80K，控制器温升不得大于40K；当电刷触头不移动时其噪声不得大于45dB。调压器应选取性能满足使用要求并符合相应标准规定的导电、导磁和绝缘材料，在构成产品后应满足相关标准试验要求；调压器在整个调压范围内，电刷与绕组的接触压力必须均匀，接触良好，没有断电现象；引出线和端子的结构应保证良好的电接触和预期的载流能力，并应有足够的机械强度，端子应便于安装和与外部导线连接；调压器的铁心和外壳应在电气上相互连接并连接到接地端子上；接地点附近应有易见、清晰、不易脱落的接地标志符号。调压器的柜体要求：电气元件端子的连接导线应有清晰牢固的标识号，电器元件之间应有足够的空间以便于装配和维修；主电路和控制电路的导线应分束走线，且应美观、整齐；柜体应光洁、平整、无毛刺，漆层应均匀；调压器输出侧配有过电流保护及过流指示灯报警功能。配有输入端过压、调压器上、下限位保护装置。3.3多磁通干式变压器：(配微调系统）
