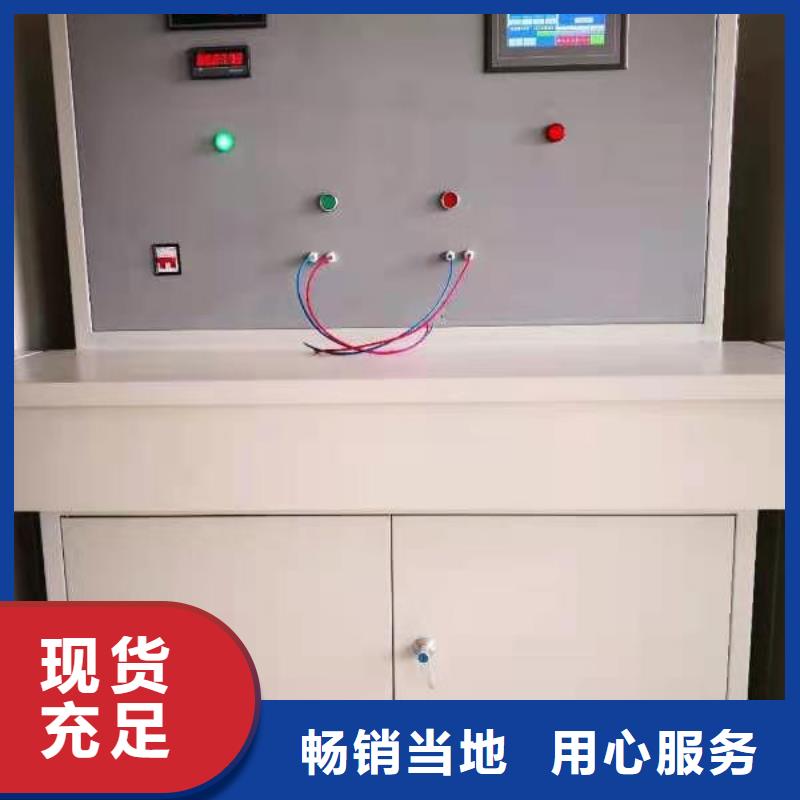

兴安高低压开关柜通电试验台使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱（1）上，再插上电源插头送电。此时A、B、C相电源指示灯（-HL1、-HL2、-HL3）亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！试验台到位后才能在接线柱上接线！2、三相100V／１０Ａ固定输出在后面接线板接线柱（2）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出100V启动按钮（SB2）按上，三相交流固定输出指示灯（-HL5）亮，表示在接线柱（2）上有三相交流电压固定100V输出。做完该项试验后将三相交流固定输出100V停止按钮（SB1）按上，三相交流固定输出指示灯（-HL11）灭，此时交流固定输出100V接线柱无电压输出。3、三相380V／１０Ａ固定输出在后面接线板接线柱（5）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮（SB4）按上，三相交流固定输出指示灯（-HL7）亮，表示在接线柱（5）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮（SB3）按上，三相交流固定输出指示灯（-HL11）灭，此时交流固定输出380V接线柱无电压输出。4、三相可调交流0~100V/10A电压输出在后接线板的接线柱（3）上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上（1）可调电压调压器手轮逆时针调到零位，按上三相交流可调电压输出100V按钮（SB8），三相交流可调输出指示灯（-HL11）亮，表示在接线柱（3）上有三相交流有电压可输出，此时可顺时针旋转调压器手轮调压，监视三相可调电压、电流表（-PV4、-PA1~-PA3），可调输出0~100V/10A交三相交流电压。

兴安高低压开关柜通电试验台感谢您选择了本公司的产品，本公司提供品质优良的产品，而且将提供可靠的售后服务。为确保使用人员之人身及仪器的完好性，在使用仪器前请充分阅读此操作手册，确实留意其使用上的注意事项。本操作手册详细介绍此仪器之设计原理、依据标准，构造，操作规范，保养。可能故障的情形及排除方法，电气图等内容。在本手册中如有提及之各种“试验规定”，“标准”时均只作参考用。·本操作手册不能作为向本公司提出任何要求依据·本操作手册的解释权在本公司。品名 继电器接触器性能试验机型号 生产日期 制造厂商 【二】上的注意上的记号:在本手册中关于上的注意事项以及使用仪器时有下列重要的各显示事项为了防止意外事故及危险请务必遵守下列危险﹑警告﹑注意的记言:危险:此显示的项目表示如不遵照操作者有可能受伤害。警告:此显示的项目表示如不遵照有可能损坏仪器。注意:此显示的项目表示为有可能影响测试结果和质量。【三】概述本设备能对继电器触点进行交流或直流通电与断电的性能测试 能测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻等。适用于继电器生产厂家和电器检测所、继电器使用单位对继电器进行性能测试。本测试机采用触摸屏和可编程控制器PLC控制，除产品装夹、参数设置为人工操作外，其余的动作、通/断电计数、触点粘结等现象和断判均自动进行，自动测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻与触点的寿命测试。本机设计合理，使用方便，操作简单，性能可靠，外型美观。

兴安高低压开关柜通电试验台高压开关动作电压试验(俗称“高、低电压试验”)是为保证电力系统高压断路器运行的一项基本性电气试验。目前，电力部门基本采用如下两种方式进行试验：1、用现场控制柜的直流系统作为试验电源，通过滑线变阻器调节电压大小进行试验。这种方法 的弊端为：若现场试验接线出现短路或直流直接接地，将直接影响到现场整个直流系统，轻则造成现场高压设备失去保护，重则使现场直流系统崩溃。2、利用现场交流电，用调压器进行简单的硅整流后直接输出直流。这种方法的缺点是：①调压器笨重，使用不便，且简单的硅整流直流输出纹波很大；②输入输出没有隔离，外壳可能带电，危及人身。鉴于以上情况，我公司研制推出新一代大功率开关动作电压操作电源。为现场高压开关特性试验合分闸操作提供独立的试验电源，为现场设备的运行提供了条件。

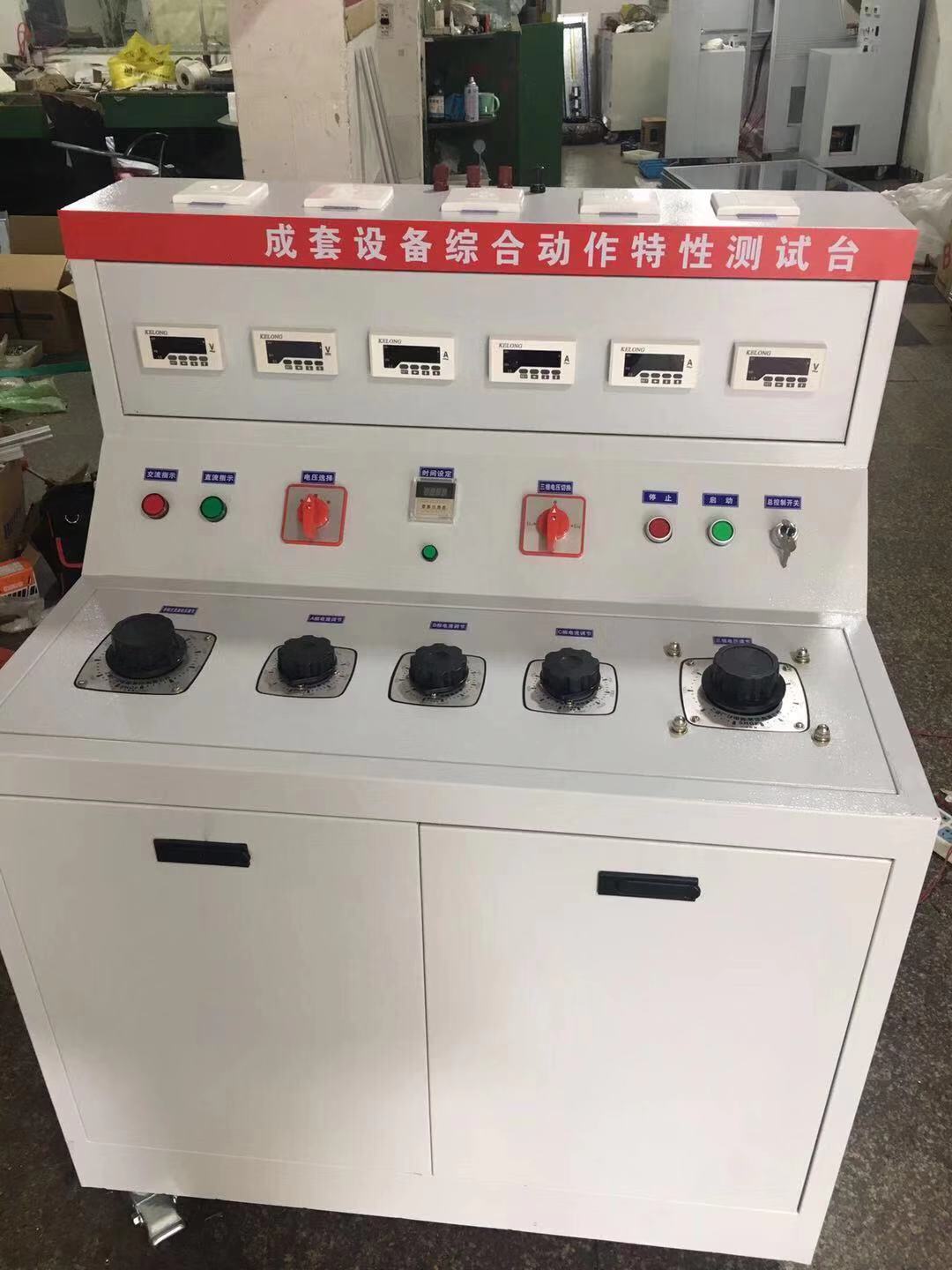

兴安高低压开关柜通电试验台单相直流0~260V电压可调输出在后接线板的接线柱（直流电压）上按试品所需极性在“＋”“-”极接线柱上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按上单相直流可调电压输出0~260V按钮，单相直流可调输出指示灯亮，表示在接线柱（直流电压）上有单相直流有电压可输出，此时可顺时针旋转A相调压器手轮调压，监视单相直流可调电压表，可调输出0~260V交单相直流电压。做完该项试验后将单相直流可调输出0~260V停止按钮按上，三相交流可调输出指示灯灭，此时直流可调输出0~260V接线柱无电压输出。5、直流耐压试验将被试品接到后面板耐压输出接线柱上，按动启动按钮，缓慢调节A相旋钮，观察面板上直流电压表、直流电流表到达需要输出值即可。四、注意事项1、开箱验收时，应检查主回路接线端子是否松动，调压器接触是否良好。2、长期不用时，使用前就用500V兆欧表检查主回路对地绝缘电阻，其阻值不应小于0.5MΩ。3、输入输出接线应严格按接线板上所标示标志接线严禁错接反接。连接线一定要接触良好，设备应良好接地。4、工作和存放场所应无严重影响绝缘的气体、化学性尘埃及其它爆炸性和腐蚀性介质。

兴安高低压开关柜通电试验台高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态，针对断路器生产厂家的需求，研发生产了高压断路器磨合测试系统。高压断路器测试系统连接电脑，通过专用磨合软件行进参数设置和磨合测试管理，可同时对六台断路器进行磨合测试，并且六路磨合可完全独立进出参数设置、时序控制、磨合测试。磨合软件界面直观，参数设定、时序控制快捷简便，极大的提高工作效率。高压断路器磨合系统克服了传统磨合仪使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。高压开关磨合测试系统操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分时，窗口软件及语音提示报错并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时，自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、各工位独立运行：磨合测试系统有独立控制断路器的功能，当磨合中的断路器有一台出现拒分、拒合、误分、误合等故障时，系统对其进行报警，停止操作。但是不影响其他工位正常工作。5、磨合设定次数完成后，软件有信息提示，系统自动停止操作命令，切断电源。6、时间设定灵活：分、合闸间隔时间可单独设定，整定范围：0.1-25秒；分、合闸输出时间可设定，整定范围：0.1-25秒。7、电源输入灵活：每个工位的操作电源独立设置，即可交流输入也可直流输入。三、主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤50W；3、内部触点承受电流10A；4、输入电压：240V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：6kg
