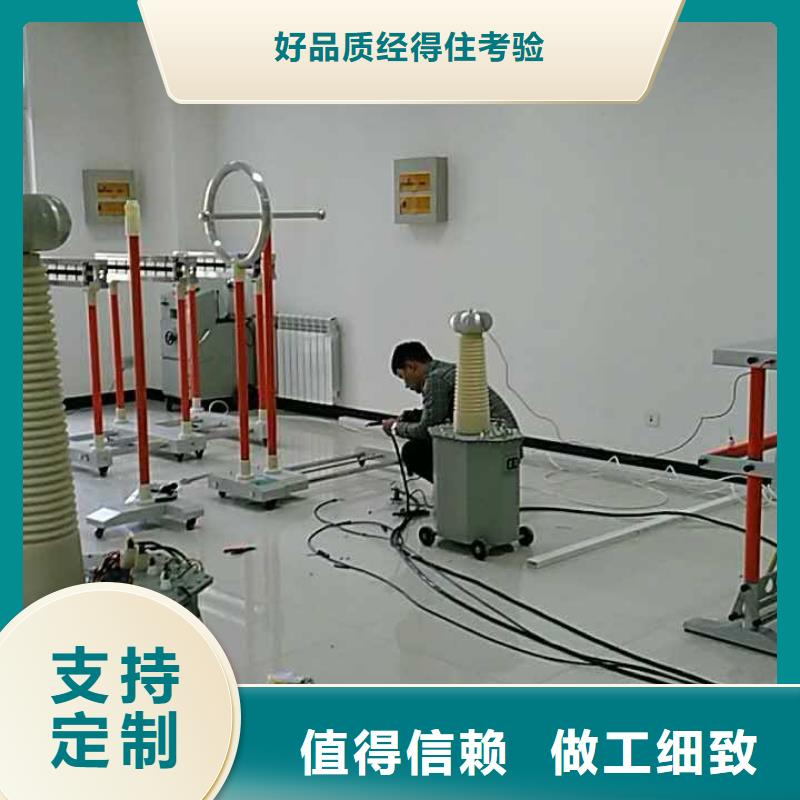

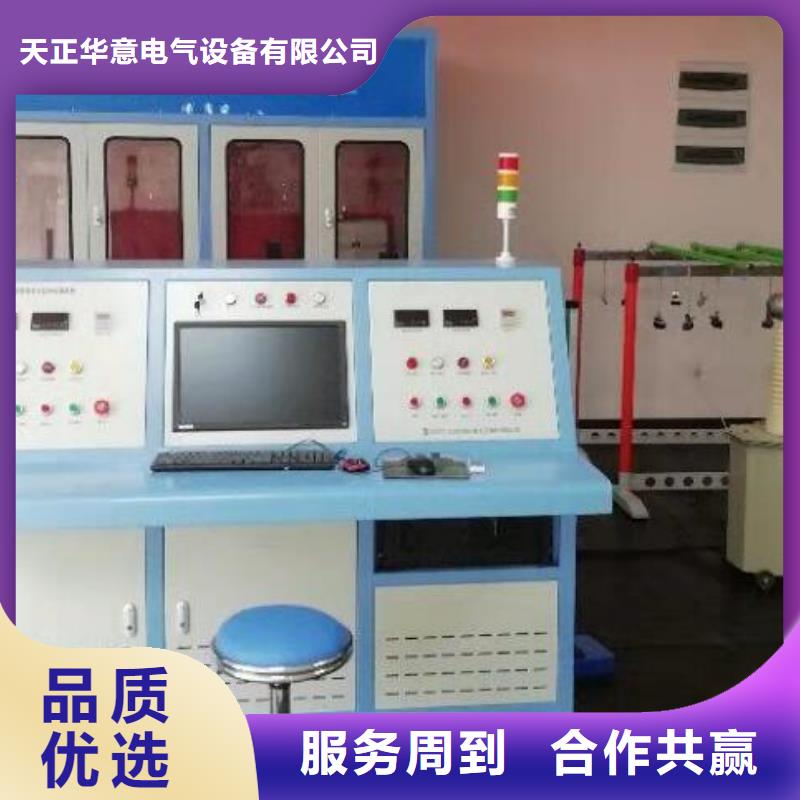

兴安绝缘鞋手套耐压装置该试验装置是绝缘靴（手套）批量试验的专用设备。也可以对工器具进行测试，例如绝缘杆、绝缘螺丝刀、绝缘垫等。是我公司根据绝缘靴（手套）的试验要求，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作，是理想的绝缘靴（手套）专用设备。该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV-50KV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。根据绝缘靴（手套）试验规程，读取、记录测试参数。三、结构设计该产品分二部份组成：1. 绝缘靴（手套）试验车，试验车由：移动托架；盛水水槽；电极杆支撑等组成；2. 绝缘靴（手套）操作箱。图3-1 绝缘靴（手套）操作箱图3-2 绝缘靴（手套）试验台四、主要技术参数1. 输入电压：AC220V 50Hz2. 输出电压：0-50kV 3. 容 量：5 kVA4. 测试数量：每次6只5. 测量数据：可显示打印每只被试品电压值；泄漏电流值6. 过流保护；过压保护；自定义时间、电压、泄漏电流值7. 液晶显示，全中文菜单操作，带打印8. 测量准确度：电压±2％（±3个字）电流±2％（±3个字）9. 质量：绝缘靴（手套）操作箱28Kg

兴安绝缘鞋手套耐压装置全电脑拉力试验机（工器具拉力试验机）是按照《电网公司电力工作规程》的要求用于试验电力工器具抗拉伸性能的专业测试设备，它由液压控制系统，工业控制系统两大部份完成，液压控制系统外型美观，结构合理，技术含量高。工业控制系统采用工控机操作，集信号采集、转换、处理、数据运算、数据库管理，实时显示及执行元件的控制等功能于一身，它广泛适用于钢缆、绳缆、葫芦、双钩、滑车等各类起重工具的拉力试验，还可以为线路、金具、绝缘瓷瓶等机械进行静载荷试验。本系统具有以下功能：1．内置符合《电网公司电力工作规程》要求的测试项目，测试时间和标准测试力值。2、其他被测试件的力值，试验时间可人工设定.3、自动补偿被测试件的额定力值.4、自动完成被测试件的检测过程.5、自动记录被测试件的检测数据，并可查询、打印.6、自动打印被测试件的测试报告.7、可对被测试件进行编号。本系统具有自动化程序高，测试精度高、控制功能强大，且操作简便，人机界面友好，可靠。应用本系统将极大地提高检测工作效率。二、工作原理使用时，将被测件一头连接测力传感器和油缸，另一头连接受力架。测试开始时，液压泵启动，通过油缸运动拉伸被测件，力传感器对被测件的受力进行测量，将测量信号经过前极放大后输入工控机，工控机对所测力值与设定值进行比较，从而根据不同的工况要求，控制液压泵的启行与转换，等设定时间一到，液压缸停止工作，放开被测件。其间，对传感器信号的采集、滤波、A/D转换数据运算处理，液压泵控制等均由工控机执行，同时在显示屏上实时描绘出被测件的受力曲线，记录下测试过程中测量数据，并以历史记录表格形式存储起来，使用户能对被测试件的数据实现查询及打印。

<兴安>天正华意电气设备有限公司

兴安绝缘鞋手套耐压装置按键使用方法功能键——在测量状态下，按一下“功能”键，然后按“功能”键进入参数设置状态，通过“移位键”、“减少键”和“增加键”，可改变当前参数的设定值。移位键——在参数设置状态下，每按一下该键，设定值右移一位，被选定的位反白显示。当移到末位时，再按移位键，将回到首位，如此循环。减少键——在参数设置状态下，每按一下该键，设定值将自动 减1，当减到0时，再按减少键，将回到9，如此循环。该键只能改变反白显示的位。增加键——在参数设置状态下，每按一下该键，设定值将自动加1，当增加到9时，再按增加键，将回到0如此循环。该键只能改变反白显示的位。七、参数设定说明 (请注意参数设定范围)显 示 设定范围 说 明目标电压 0 ～ 50.0 kV 用于设定高压侧工作电压，当高压侧电压接近此设定值时，自动起动计时功能时间设定 0 ～ 120 S 用于设定工作时间，当计时时间到达此设定值时，表示试验结束，系统自动降压过流设定 0 ～ 20.0 mA 用于设定泄漏电流保护值八、参数设定方法注：以下参数根据用户被试品的要求进行设定开机状态：此时操作员设置好所需参数以后就可按开始测试按操作键盘“功能”键进入[目标电压]设定按操作键盘“功能”键进入[时间设定]按操作键盘“功能”键进入[过流设定]按操作键盘“功能”键进入返回工作界面，同时系统自动保存所设置的数据。此时就可进行升压测试

<兴安>天正华意电气设备有限公司 卧式拉力机2023已更新(今天/资讯)

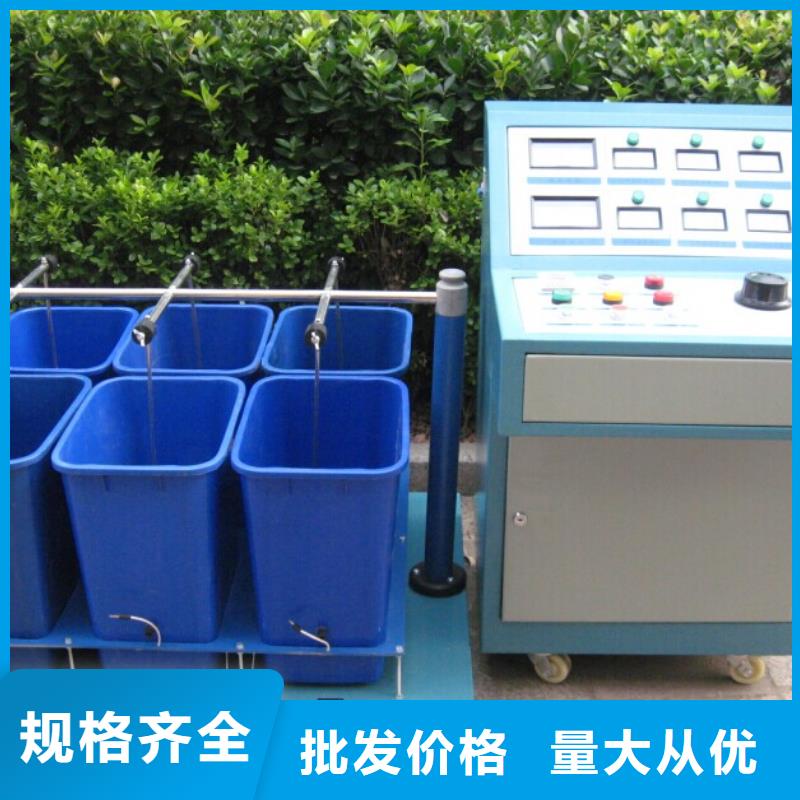

兴安绝缘鞋手套耐压装置测试绝缘手套■测试前准备工作：·把六只绝缘靴专用盘形容器放于绝缘板上，加入一半水，放在六个工位上，注意底部和绝缘板上的螺丝接触好。·将六只绝缘手套专用桶形容器放入六只盘形容器中，在桶形容器中倒入一半水，在绝缘手套中倒入水，不装水的高度不小于9厘米。将绝缘手套放入桶形容器中，绝缘手套内外水平面基本呈相同高度，露出水面部分应该擦干。·将六根导电杆穿过方电导管，与绝缘手套中的水相接触。■测试绝缘手套：·按下控制电源旋钮，接通控制电源。·操作人员离开机体，用遥控器进行操作。·先按下“A”键，高压表的数值在增大，仪器箱六只电流表的数值也在变大。一直按下“A”键，进行升压，升到8.0KV时，松开“A”键，（因为电机惯性的影响，应提前4～5个字松开“A”键）按下“C”键，此时定时器开始工作。如果六只绝缘手套都合格，当测试时间到达后，试验台开始自动将电压降到零。·如果其中有某个绝缘手套不合格，对应工位的仪器箱电流表数值升到保护电流值时，主回路断开，闪光报警灯亮，对应工位的指示灯J1亮。此时试验台自动降压，待零位指示灯亮后，断开控制电源。·将不合格的绝缘手套取下，按以上步骤重新进行测试。九、控制界面1．控制界面由三部分组成：打印机，液晶显示屏，操作键盘。打印机用来打印测试报告；液晶显示屏显示参数；键盘用来进行操作。键盘共有10个键位，说明键：用于数值的移位，如从十位移到个位或从个位移到十位↓键： 用于数值的增减，如从2减到1或从1增到2；同时用于不同项目的选择。（5）复位：按下后回到开机时的原始状态；（6）测试：选择不同的项目进行测试；（7）确定：对上一步项目或动作及参数进行确认。（8）备用：用于以后开发。（9）设定：对试件的测试电压、泄漏电流及试验时间进行设置；（10）打印：测试完成后，打印出测试报告；

<兴安>天正华意电气设备有限公司 卧式拉力机2023已更新(今天/资讯)

兴安绝缘鞋手套耐压装置绝缘靴试验方法16.1 常用绝缘靴试验绝缘靴性试验的电压是15kV，保持1分钟，泄漏电流不大于7.5mA者为合格。该7.5mA判定值是固定的。放好绝缘靴后请直接按操作界面进行试验。16.2 其它试验其它试验时，试验方法同上，仅在电压和泄漏电流两个参数上有区别：试验电压可根据用户需要自定，保持1分钟，泄漏电流机器设定不大于10mA者为合格，用户可根据具体情况自行判定（或参照附录的国标）。十七、绝缘手套试验方法17.1 低压型绝缘手套试验：低压型绝缘手套性试验的电压是2.5kV，保持1分钟，泄漏电流不大于2.5mA者为合格。该2.5mA判定值是固定的 默认的值是2.5mA。安装试件后直接按试验机上的操作界面试验。17.2 高压型绝缘手套试验该试验的方法同7.1，仅在电压和泄漏电流两个参数上有区别：高压型绝缘手套性试验的电压是8kV，保持1分钟，泄漏电流不大于9mA者为合格。十八、常见故障及其排除序号故障描述故障排除方法1打开测量装置后，信号发送指示灯不亮或常亮电池电压太低，应及时充电；重新开机，使其进行上电复位。测量装置充电时充电指示灯不亮 检查电源插座里的保险丝是否烧毁操作箱打开电源后无反应检查电源插座里的保险丝是否烧毁5 试验机上电流表不显示电流表背后的插头或测控箱背后的供电插头松脱使用中测试数据明显不合理接地不良会引起仪器数据严重波动。应刮净地点上的油漆和锈蚀，务必保证0电阻接地！如果测量接地试品，试品地和仪器应共地连接，保持地电位一致。空气湿度过大空气湿度大会产生比较大的电晕，在不击穿的情况下可以正常试验8无线传输信号不正常如果试验过程中高压测试电流远大于低压测试电流，或相反，请检查无线传输

<兴安>天正华意电气设备有限公司
卧式拉力机2023已更新(今天/资讯)

兴安绝缘鞋手套耐压装置1.主要功能与技术参数1.1主要功能2.1.1同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。2.1.2采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。2.1.3可测量试验电压、试验变压器一次电流等参数。2.1.4采用红外通讯，使操作台与高压系统彻底隔离，确保试验人员。2.1.5全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。2.1.6具有专用接地容器，便于操作。2.1.7每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。2.1.8具有过压、过流保护功能。2.1.9具有高压危险警示灯显示。2.1.10可保存60组试验数据及结果，随时查阅。2.1.11实时日历时钟功能。1.2技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V） 电压测量误差：＜±（0.5％U＋0.02％Umax）其中U为示值，Umax为量程上限值输入电流量程：25.0A电流测量误差：＜±（0.5％I＋0.02％Imax）其中I为示值，Imax为量程上限值泄漏电流量程：25.00mA泄漏电流测量误差：±（1.0％I＋1个字）其中I为示值泄漏电流分辨率：0.01 mA数显计时

兴安绝缘鞋手套耐压装置屏幕左下方显示电池电量模拟条，满格时表示电池已充满。建议用户在剩余一格时进行充电。电池电量信息由红外数据通讯传递，在红外通讯非正常状态下的显示不是电池电量实际信息，请在红外通讯正常条件下检查电池电量信息。开机后，按液晶屏右侧控制键盘任意键即可进入主菜单。试验操作4.2.1主菜单的选择按“∧”“∨”键可选择主菜单上的选项(试品参数设定、查询试验结果、全自动耐压试验、系统设定、试验记录等)，按“确认”键进入所选项目子菜单。4.2.2试品参数设定进入主菜单，选择“试品参数设定”项，按“确认”键进入“试品参数设定”子菜单。显示序号为当前测试仪内所存储的一组试品参数。要进行新一组绝缘靴、手套的试验须新建一条记录，选定“新建”菜单按确认键，序号加一，分别进行试品编号、试验电压等项目的设定。按“∧”“∨”键选择项目，“＜”“ ＞ ”键选择参数。然后按“确认”键保存并返回。“试品编号”为一组试品的代号，可设置为6位数字；“试验电压”为试验变压器高压输出电压，根据需要进行设定。例如，要做1组（8只）绝缘手套的耐压试验，需要施加8kV电压，“试验电压”选择“8kV”，开始耐压试验后测试仪将自动升压至试验变压器高压输出8 kV。仪器系统配置有绝缘杆耐压试验功能时，试品参数设定菜单中增加了“试品类型”设定项。进行绝缘杆耐压试验时，设为“绝缘杆类”；进行绝缘手套或绝缘靴耐压试验时，设为“绝缘靴手套”。
