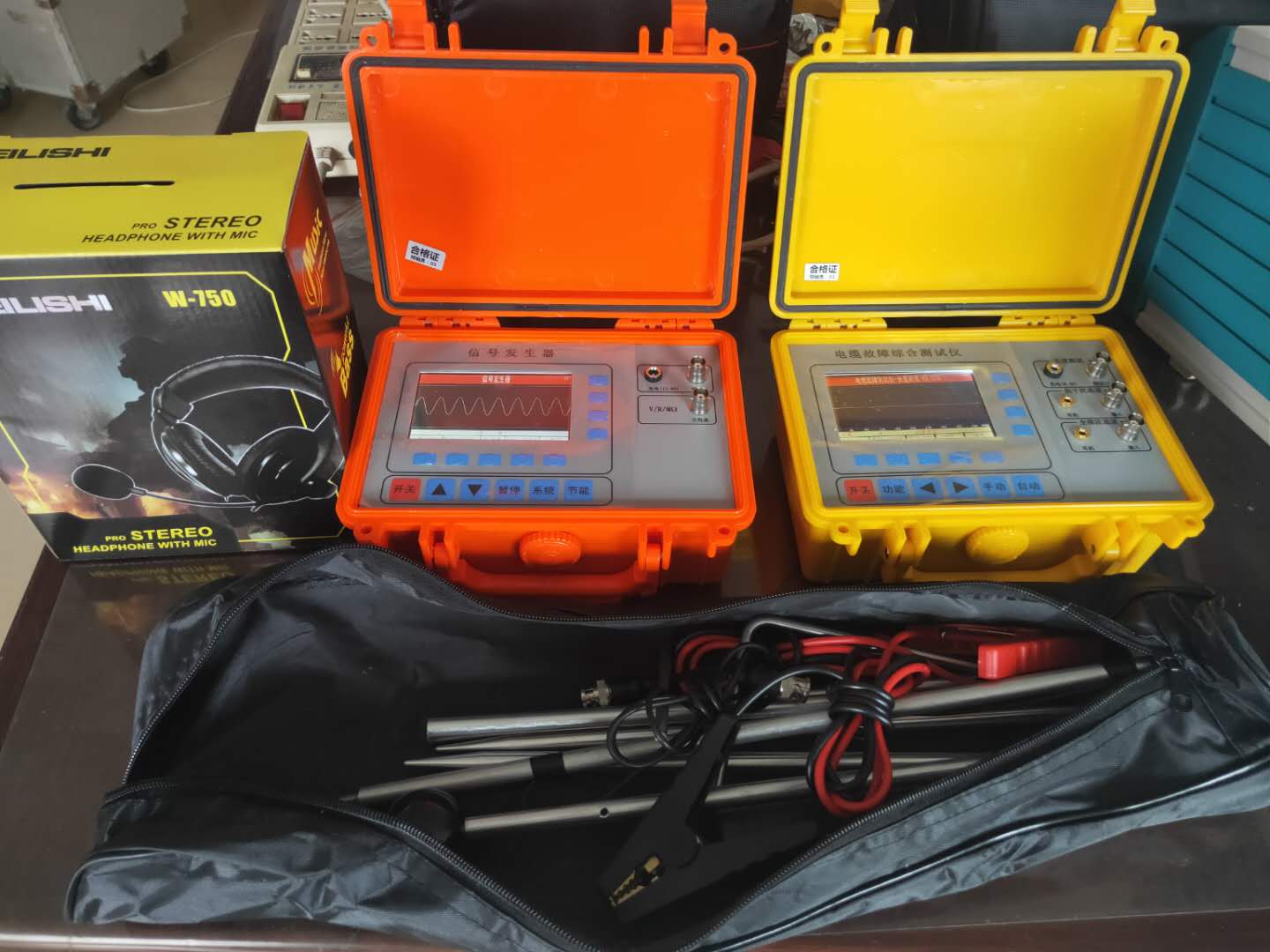

兴安电缆故障探测仪 电缆类型不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。按电缆类型键，屏幕出现电缆类型选择对话筐，有油浸纸型、不滴油型、交联乙烯、聚氯乙烯和未知类型5个选项，仪器初始值为油浸纸型，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型键”，弹出对话框，调整波速数值，达到选定值后按“OK”键。再按“电缆类型键”退出此项功能。波形速度300m/us?读数精度根据测量需要选取合适的档位。共分为8米/4米/2米/1米的测量精度，仪器初始值为2米。再按“读数精度”退出此项功能。?波形缩放由于波形数据量很大，每次采样后屏幕上显示的是局部的波形。为了观察波形细节，必须将波形缩放。按“波形缩放键”进入缩放功能，仪器提供3种压缩比例，分别为1、1/2、1/3，通过“左键《 或 右键 》”可对波形进行3种比例的循环压缩。通过屏幕右下角可以观察到压缩比例。再按“波形缩放键”，退出此功能。?滚屏显示波形扩展后需要分成多段显示，仪器自动显示段。若需要观测后续各段波形，应执行“滚屏”功能。按“滚屏显示键”，通过“左键《 或 右键 》”可对波形进行左右移动。再按“滚屏显示键”，退出此功能。?保存波形将屏幕上的显示内容存储于仪器中，可以存储20幅波形。?调出波形在屏幕上重现存储的波形。?电缆全长在“采样方法”子菜单中若执行“速度测量”，则菜单中的电缆类型变为电缆全长。按“全长键”，屏幕上弹出“电缆长度”输入对话筐，初始值为“0”米。输入电缆长度值后，按“OK键”。?延时设置触发时间，此功能一般不用。?定位用于确定测量的起点。执行“定位”键后，游标当前所处的位置即被确定为测试起点。通过 “左键《 或 右键 》”可对游标进行左右移动。?自动判距⒀按“自动判距键”，游标进行自动定位，显示屏左上方自动显示故障距离。?左键/右键(加/减)⑿ ⒁移动游标定位用时，每按“左键《 或 右键 》”一次，定位游标尺左/右移一个单位点（像素）；当连续按游标左/右键时，游标移动的速度加快，一次移动八个单位点。波形缩放、滚屏显示、波形移位进行选择时，按左键《 或 右键 》(加/减)。?采样键⒂当仪器处于低压脉冲法测量时，按下采样键后，屏幕的波形显示区能马上显示出发射脉冲和回波脉冲。红色波形为局部波形，蓝色波形为全局波形。当仪器处于高压闪络法测量时，按下采样键后，当有外部触发后，屏幕将显示高压闪络波，红色波形为局部波形，蓝色波形为全局波形。

兴安电缆故障探测仪低压脉冲法测试电缆长度（全长）1）接线：先将双夹测试线接至（预定位仪后侧板）采样端口，再将测试线的红夹子夹在电缆的一个好相，黑夹子夹在电缆的另一个好相。2）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。3、波速测量仪器直接给出了4种常用电缆的平均波速，有时也会碰到需要测试未知波速的电缆，此时就要用到波速测量功能。波速的测试方法如下：1）选一条已知长度的电缆，是100米以上，越长测量结果越准确。2）接线：与“低压脉冲法测试电缆长度”中的1）相同。3）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式调整为“速度测量”；按“全长”键将电缆类型显示区调整为已知电缆的长度。4）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。距离显示区显示的就是该电缆的波速。4、冲击闪络法测试电缆的高阻故障距离1）分体式高压电源接线： 首先，按要求完成高压闪络的接线；然后，用双夹测试线将采样盒与测距主机相连接，再把采样盒放置于高压电容器的接地线旁边。如下图示：２）、一体化高压发生器接线图：3）、开机：首先开启冲击闪络并保证故障点放电充分；按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“高压闪络”。4）、采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点每放一次电，

<兴安>天正华意电气设备有限公司 电缆路径电缆识别仪兴安

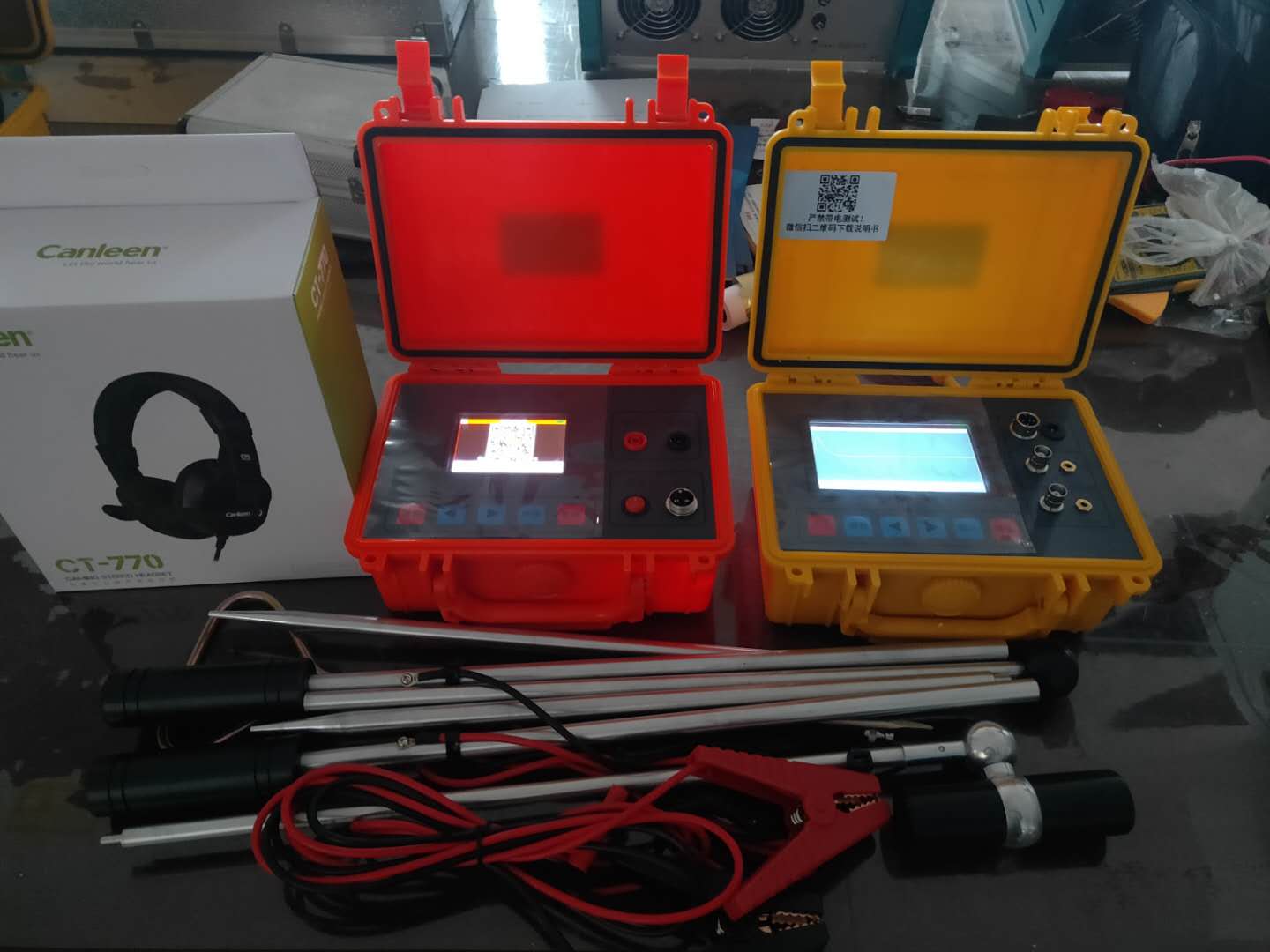

兴安电缆故障探测仪 智能型电缆故障测试仪一、简介TH-2004智能型电缆故障测试仪，根据中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术规范，结合市场需求，历经十多年现场经验积累研发，采用多次弧反射法、低压脉冲法、脉冲电流法、衰减法等新技术。TH-2004智能型电缆故障测试仪主机集测距、路径一体，整机采用PP塑料机箱，小巧精致，易携带；操作界面友好，即使非专业人员操作，依然可以很快熟悉并使用，、准确的完成电缆故障测试工作。该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度，以及铁路、机场信号控制电缆、和路灯电缆故障的测试。敬 告：本套设备测试电缆高阻故障时，采用冲击闪络法，故障点须放电且有明火现象。请注意严禁在高瓦斯、高浓度易燃气体环境中测试!如遇此状况，请与厂家联系，采取其它测试方式。由此发生的事故与设备生产商无关!二、功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到0.1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。

<兴安>天正华意电气设备有限公司 电缆路径电缆识别仪兴安
<兴安>天正华意电气设备有限公司 <兴安>天正华意电气设备有限公司

兴安电缆故障探测仪共有四种类型供选择：“油浸纸型”、“不滴流型”，“交联乙烯”，“聚氯乙烯”，“自选介质”五个菜单项。选择其中一项就等于选择一种速度，即电波在该电缆中的传播速度。数据采样与测量：共有八个按键。“采样”键：在系统测试时采用。每按动一次“采样”键，系统便采集一次数据，并可以在图形显示区绘出波形图来。“扩展”键：为了计算故障距离，按此键可将显示的波形扩展后再计算故障距离。每按一次波形扩展一倍，按四次为一个循环。“卷动”键：波形被扩展后故障点特征波形可能会处于屏以外的其它屏内，按此键可将显示内容一屏一屏地向左移动，直到故障波形在当前屏內显示出来，便于光标定位。“归位”键：需要光标快速回到屏幕左端时按此键。“定位”键：计算距离起点键。在光标移动到特征波形的起始拐点处按此键。“左移”键和“右移”键：这两个键用于控制光标的左右位移。当按动它们时，游标移动，每按一次移动一个单位。如果需要快速移动游标，可以用鼠标拖动游标，到合适的位置松开即可；也可以在波形的特征点上点鼠标的左键直接对准游标。“复位”键：系统复位键。无论系统处于何种状态，按此键均可退回到系统主界面。“存储”键：按此键可将测试的波形和数据存储于电脑内存中。（“存储”与数据管理菜单里的“存盘”不同。“存盘”是将数据存储在磁盘上，可长期保存，而“存储”只是将数据存储在电脑内存中，关机后数据会丢失。）“调用”键：与“存储”配合使用。

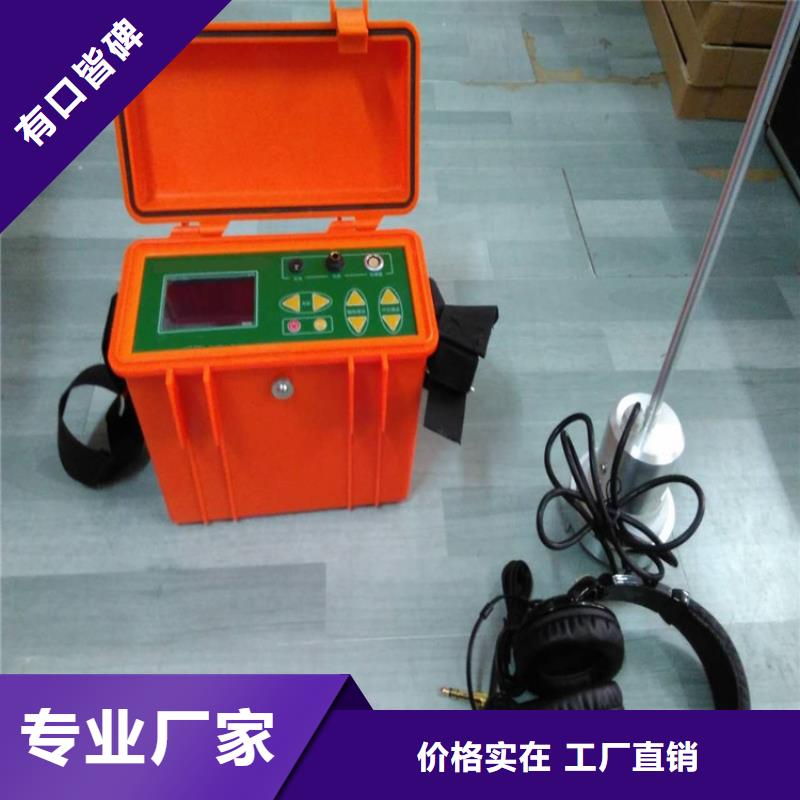

兴安电缆故障探测仪 面板示意图四、技术参数1、数显距离：99.9米，小0.1米。2、粗测误差小于10％，定点误差为零。3、电磁通道增益≥110dB。4、电磁通道接收机灵敏度≤5μV。5、声音通道音频放大器增益≤120dB。6、工频抑制能力＞40dB。7、声磁同步定点仪：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下计数一次，并显示故障距离或满亮(99.9米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。8、内置65kHz电磁传感器，可作电缆路径和电缆埋设深度的探测。9、工作电源：内置可充电池供电，连续工作时长＞12小时。10、功耗：≤0.7W五、原理简介1、本仪器由电磁波传感器，声波振动传感器，数据处理器，LED距离显示器及音频放大器五大部分组成。2、在进行冲击高压放电定点时，电磁传感器接收到由电缆辐射传来的电磁波后，送至数据处理器，经放大整形处理，启动内部的距离换算电路工作。当拾音传感器接收到由地下传来的故障点地震波后也送至数据处理器放大整形，产生计数中断信号，让距离显示器显示终处理结果 (故障距离数)。并冻结显示数字，提供稳定观察。第二次冲击放电时重复上述过程并刷新上次显示数据。由于电磁波传播速度极快，远高于地表声波传播速度，根据电磁波与声波的传播时间差，利用公式I＝TV (I：距离，单位米； T：时间差单位秒； V：声波在地表层或电缆中的传播速度，XXX米/秒)，由数据处理电路换算出故障距离来。3、音频放大器可放大拾音传感器拾取的微弱地震波信号，由耳机监听其大小，配合显示屏数据定点。如果地震波太弱，形不成计数中断信号，距离显示器将自动发出中断信号使其满亮显示99.9米。

<兴安>天正华意电气设备有限公司
电缆路径电缆识别仪兴安

兴安电缆故障探测仪 近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间兴安电缆故障探测仪 本公司单相接地故障定位仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。 二、组成、工作原理及操作步骤 农村的配网线路中更为接地十分常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地摇，非常麻烦，且又非常很耗时，更何况摇表只能摇到2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。这种落后的寻线方法与当今电网高度自动化水平极不相适应。无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。 本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发《配电网线路单相接地故障定位仪》，在10kV（35kV）配网单相接地故障定位的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。 使用该仪器就可以在极短的时间内找出接地故障点，仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。

<兴安>天正华意电气设备有限公司

兴安电缆故障探测仪滤波参数 功能描述全通 全通：带宽100Hz~1.5kHz本设定提供的工作频带，适合在外界干扰比较小的环境下使用。低通 低通：带宽100Hz~400Hz本设置特别适用于测量点距离正在故障点比较远，或者覆土物是松软的土壤或沙子的情况。但是该设置不能降低低频干扰信号，容易发生低频信号的噪音音量较高的现象。高通 高通：带宽200Hz~1.5kHz本设置，适用于非常坚硬的路面或靠近故障点的情况。同时对低频背景噪音信号大大衰减。带通 带通：带宽150Hz~600Hz带通滤波是在低通滤波和高通滤波设定之间做出的折中平衡。这样根据不同的现场，选择合适的滤波参数。本设备支持四种录波参数如下：2、定点：⑴、使用高压发生器对故障电缆作高压冲击时 ，冲击高压幅度要足够高，以保证故障点充分击穿放电，放电频率控制在3-5秒钟左右放一次电，将震动传感器探头放置在电缆路径(或故障电缆本体)上方，连接声磁同步探测仪，选择“声磁定点”档。⑵、刚开始查找故障时，先把定点增益适当调大，通过耳机监听声磁波，观察声磁同步定点仪的显示屏通过观察磁信号的强弱判断故障的距离。在未听到声磁波时(测听点距故障点太远)，每冲击放电一次，距离显示屏计数并刷新一次，在电缆上方沿路径不断移动传感探头，直至听到故障点的声音（此时表明距故障点不远了）。⑶、当听到的地震波声音足够强时，放电时长在30ms左右，故障点显示只有10m左右时，故障点就应该在附近，定点增益就要适当调小，增益调到小，声波波形，听到较沉闷的一声“啪”声音，时间小，故障距离显示小才是的。此时便可将传感器探头直接按距离数放在相应处。在该处前后移动探头，找到数显值小处，此处即为故障位置。

电缆路径电缆识别仪兴安 <兴安>天正华意电气设备有限公司

兴安电缆故障探测仪工作电源：内置电池供电12.连续工作：＞4h（亦可使用外接电源使用）13.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用14.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位15.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离16.外形尺寸：长370mm×宽270mm×高220mm17.重 量：2.5kg四、工作原理TH--2003采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。五、仪器操作面板及界面说明1.操作面板介绍1、开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。2、充电端口：用于连接充电器，给电池充电。3、增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）4、测距端口：测量电缆故障点距离时，从该端口发出信号。5、USB接口：插入U盘，拷贝数据。6、触摸式彩色液晶屏：详见“工作界面介绍”。

兴安电缆故障探测仪 4、若故障电缆位于电缆沟的排架上，且是封闭性故障（即电缆外皮未破，冲击放电时，故障点的闪络仅在芯线与外皮之间，外面看不到火花）。冲击放电时，在电缆本体上有长距离的较强振动，用声测法和同步定点法都无法确定振动的位置。此时的常规定点仪将完全失效，而数显同步定点仪便可发挥其特长了。只要将探头放置在具有强烈振动电缆本体上，数显屏将会在冲击闪络的同时记录下探头距故障点的距离，操作者便可很快根据距离指示数，将探头放置在故障点附近，寻找数显屏小读数所对应的位置，此位置便是的故障点。注意，有时会出现冲闪时电缆全线都有微小振动的现象，各处强度几乎一样，只是接头处可能声音稍大些。这是对电缆进行冲击放电时电缆出现的“电动机”效应，千万不要被此声音迷惑。故障点的振动声很大，与全线“电动机”效应振动的微小振动声音有明显差别。可以不必理会此种微小振动，径直去找明显的较大的振动波（故障点发出的）。

<兴安>天正华意电气设备有限公司
电缆路径电缆识别仪兴安 <兴安>天正华意电气设备有限公司

兴安电缆故障探测仪 很多用户都习惯使用此方法。是三次脉冲法测试电缆故障的一种补充方法。外接线路较为简单，但是波形分析的难度较大，只有在大量测试的基础上，有一定经验后才能熟练掌握，远没有三次脉冲法简单，但还是一种行之有效的测试方法。将仪器附带的电流取样器用信号线与主机连接后放在电缆与高压设备间的接地线旁即可。只要冲击高压发生器输出的电压足够高，故障点在此冲击高压的冲击下图六 高压闪络测试法接线图被击穿，电缆中就会产生电波反射。电流取样器将地线上的电流信号通过磁耦合取得的感应反射电波传电缆故障预定位测试主机，经过A/D采样和数据处理，并将采得的波形显示在屏幕上进行故障距离分析。图七 高压闪络法测试波形仪器的预置方法和三次脉冲法的预置一样，只是在预置时将采样方法改成高压闪络法即可。电缆类型和采样频率确定以后就可以点击“采样”键 ，进行采样等待。一旦高压发生器进行冲击高压闪络，仪器就自动进行数据采集和波形显示。屏幕上方红色波形是经过局部放大后的波形，下方蓝色波形为测试波形全貌。当采集到较为理想的波形后，便可操作“波形缩放”和位移、移动游标来标定故障距离。操作方法与低压脉冲法一致。4．波速测量不同厂家生产的电缆，尽管型号相同，因为工艺和介质配方的差异，会导致电波传播速度的差异。如果直接使用仪器给出的平均电波传播速度，会造成一定的测试误差。为了更加地测试故障距离，往往需要重新核对（测试）该电缆的电波传播速度。电波测速的方法如下：A.首先选一段已知长度被测电缆。如果此次被测电缆的长度为已知，也可以用此电缆进行测速。B. 仪器进入设置界面后，按“采样方法”后选择“速度测量键”。 选取适当的采样频率和脉冲宽度。仪器的测量夹子线接在被测电缆的芯线和外皮上。按“电缆长度”键，弹出对话框，填写电缆长度值，按“OK”键。点击“采样”键 ，仪器屏幕将显示低压脉冲开路测试波形，通过游标定位仪器将自动显示所选的电缆的测试速度。

<兴安>天正华意电气设备有限公司

兴安电缆故障探测仪 实际应用。 调节路径增益，使电磁波信号在10格左右，沿着电线方向走，如果偏离了电线，电磁波信号会减弱，那么就要往左或右移。2，每50厘米插入测一次信号强度，刚开始调节定点增益，使信号强度约为10，如果调不到10，就将定点增益调到。3，往前走，当信号变得很大时，信号强度在14左右，就说明接近故障点了，在2米范围来回查，每次前进10厘米，直到找到信号强度弱（4左右），在叉子中心点，画一条垂直于叉子的线，然后在此处前后1米范围找信号强度弱点（4左右），那么该处就是故障点了，故障误差不超过10厘米。水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。注：此仪器要求水内冷发电机接地装置必须解开，否则无法使用！一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3．输出电流大，5000V下输出大于20mA。4．高压发生模块采用全封闭技术，内部有保护电阻，可靠。5．抗干扰能力强，能满足超高压变电站现场操作。6．测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度： ±10％测量范围： 0.1M～100GΩ试验电压： 5000V 短路电流： ＞20mA测量时间： 1分钟～10分钟（与测量方式有关）电 源： 180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境： 温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。

电缆路径电缆识别仪兴安

兴安电缆故障探测仪 参数配置要求： 参数名称 项目需求值或表述 投标方响应值 脉冲输出电压 0—30kv，连续可调。 能量 ≥900J＠30kV。 外观设计 一体化设计，将高压电容、放电间隙、直流升压集成于一体，放置在主机内。 输出模式 脉冲、直流。 高压脉冲间隔 无须调整，LP30/2自动调节放电间隔。 绝缘测试 0—30kv，连续可调。 高压预定位 0—30kv，连续可调。 输出电压极性 负极性。 允许冲击电压 ≤2500J。 高压输出线 乙丙橡胶柔性电缆，绝缘耐压≥60kV。 电源 外接：220V 50Hz 2kVA 内置：2000kVA，连续使用8小时。 尺寸（mm） 50 x 30.5 x 45.7 。 重量（kg） 不大于35。 脉冲输出电压 0——30kV，连续可调。 烧弧功率 ≥300。 烧弧电流 ≤100mA。 性 具备F-Ω 保护装置、温度监测、高压急停按键、带自动放电模块。 量程 0m-100km。 脉冲宽度 20 ns~10 μs。 脉冲幅值 10~60。 小分辨率 0.01 m。 采样频率 ≥200。 增益 - 37~＋37 dB。 抗衰减调节 0~22 dB。 波速度 50~300m/μs。 动态量程 ＞ 80 dB。 输出特性阻抗 50Ω。 阻抗自动匹配 8 Ω~500 Ω连续可调。 脉冲模式 低压脉冲法、二次脉冲法、脉冲电流法、直闪衰减法。 输入高压保护 ＞ 400 V交流时自动保护。 液晶显示器 7”彩色TFT480＊800 屏幕亮度800 cd/m2 可触摸阳光屏。 内存容量 ≥32G。 电源 内置充电电池；110 … 240 V交流 50Hz 30 VA；12V外置蓄电池。 环境温度 操作 -20 °C ... ＋50 °C / 存储 -30 °C ... ＋60 °C。 动态量程 磁通道〉110dB；声通道〉110dB。 频率范围 100---1500Hz。 滤波量程 关闭滤波 100---1500Hz。 低通 100---400Hz。 带通 400--800Hz。 高通 800---1500Hz。 触发 声学全自动触发；磁场全自动触发。 噪音抑制模式 T18自适应降噪模式、强降噪模式、无降噪模式。 哑音调节: 全自动靠近式哑音。 手柄长度: 450---750mm

<兴安>天正华意电气设备有限公司 电缆路径电缆识别仪兴安

兴安电缆故障探测仪电缆故障测距仪 轻型一体化设计，车轮移动，体积小，重量轻，便于移动、转运。 专用高压线及内藏式高压输出端子，使用更方便，接线简单，可靠。 满足以下测试方式：弧反射法/多次脉冲法、直流弧反射法/直流多次脉冲法、电流取样法、直流电流取样法、高压直流输出。 满足以下采样信号采集种类：弧反射/多次脉冲、电流取样、直流电流取样、低压脉冲。 直流高压输出：0～35kV负极性 输出电流：50mA。 含35kV、4μF、20kA轻便式脉冲电容（2450J焦耳）。 球隙调节间隙 ＞20mm 自动高压冲击频率 ＜ 3-10秒/次 采样频率：30MHz、60MHz、120MHz、200MHz多种采样频率，测试精度更高。 测试距离：可达50km。 宽温工业级10.6寸彩色显示屏，上部分为压缩波形区，下部分为正常波形区，清晰易读，触摸屏手指可靠操作； 测试脉冲：0.1～9.9μs，任意可调。 脉冲法误差： 粗测相对误差：不大于±0.25％； 粗测误差：2千米以下长度电缆不超过1米；5千米以上长度电缆不超过2米。 电源：AC220V、电池供电；

<兴安>天正华意电气设备有限公司

兴安电缆故障探测仪 分体式高压发生器接线如下图示：一体式高压发生器（选配）接线图：2）开机：首先开启冲击闪络并保证故障点放电充分；按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“高压闪络”。3）采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点每放一次电，仪器采样刷新一次，同时可调节中值、幅度旋钮配合采样，直到波形适合分析为止。再次点触采样键，此时采样键回复原色仪器停止采样。4）判读：按照闪络波的分析判读方法（详见波形分析基础理论）将起始游标和终止游标分别卡到一个周期的起点和终点。冲击闪络法测试波形示例5、多次脉冲法测试电缆的高阻故障距离1）接线： 首先，按要求完成多次脉冲法的接线；然后，用测试线将多次脉冲耦合单元与测距主机相连接。分体式高压发生器接线图示：一体化高压发生器（选配）接线图：2）开机：首先按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“低压脉冲”，并调整采集一个合适的低脉冲波形，在选择“三次脉冲”或“八次脉冲”；其次开启冲击高压并保证故障点放电充分。3）采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点放一次电，仪器采样刷新，直到波形适合分析为止。反之，再次点触采样键。

<兴安>天正华意电气设备有限公司 电缆路径电缆识别仪兴安
电缆路径电缆识别仪兴安 <兴安>天正华意电气设备有限公司

兴安电缆故障探测仪工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。 4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。三、面板示意图四、技术参数1、数显距离：99.9米，小0.1米。2、粗测误差小于10％，定点误差小于0.1米。3、电磁通道增益≥110dB。4、电磁通道接收机灵敏度≤5μV。5、声音通道音频放大器增益≤120dB。6、工频抑制能力＞40dB。7、声磁同步定点仪：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下计数一次，并显示故障距离或满亮(99.9米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。

<兴安>天正华意电气设备有限公司

兴安电缆故障探测仪在实际的电缆故障定位现场，情况往往非常复杂。有以下几点应注意：1、若现场环境噪声很大（如车辆流量大的公路旁、走的人多的街道或在工地附近等）。闪络冲击放电时，除故障点传来的振动波外，还有汽车引擎声、喇叭声、脚步声、说话声、机器轰鸣声……。这些噪声将严重地影响定点仪稳定性，使得读数似乎杂乱无章。其实，还是有其规律性的，仔细观察读数便可发现，计数屏的读数总有一个相对稳定的读数，无论噪声干扰如何变化，只要噪声不是连续的，此读数的出现率非常高。此读数即是故障点的距离。对计数屏上经常出现的无规律小读数，不必理会。随着探头接近故障点，其读数会逐渐减小。当稳定的读数变到小时，此处即为故障点位置。2、如果定点现场有连续的较大噪声，如电动机、鼓风机、排风扇、发电机、真空泵等发出的声音 ，将会导致数显失效，无论探头放置何处，数显屏总是出现零点几米（甚至0.1米）小数值。此时只能利用定点仪的声、电同步探测功能听测与数字屏刷新计数同步的地震波，用人的判断力去区分环境干扰噪声，以振动波的点去确定故障位置，不必去关心数显屏的读数。3、定位现场的电缆故障点位于埋地穿管之中。冲击放电时，在穿管的两个端口处声音，而在管子中央部位可能听不到声音，便有可能出现两管口有固定读数，而在其余地方（如管子中央部位或远离管口）仅显示满亮99.9米，此时便可根据两个稳定读数点的数值变化规律判断管中故障位置。只要挖出穿管，便可以用探头在管子上实施定位。此时的误差一般不会超过10㎝。

<兴安>天正华意电气设备有限公司

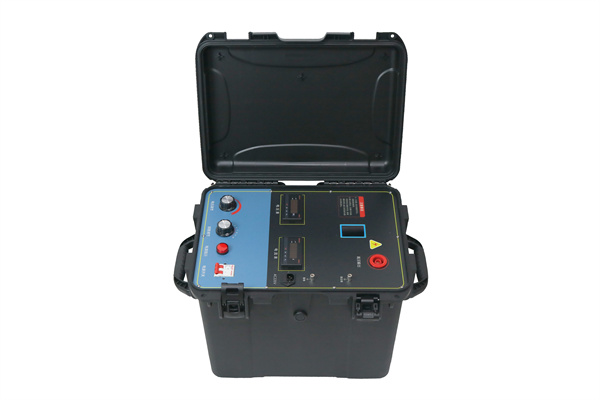

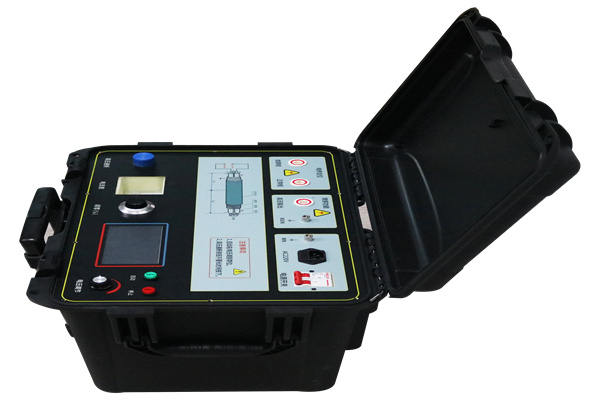

兴安电缆故障探测仪 当设备处于高压输出状态，此时按高压合/分按钮，高压电路停止工作，”高压分”指示灯亮，同时将内部的高压储能电容存储和被测电缆上的电荷放掉。只有将调压旋钮调到零位后，按高压合/分按钮才能再次启动高压电路工作。4.高压合指示灯：高压电路工作时该指示灯点亮。5.高压分指示灯：高压电路停止工作时该指示灯点亮。6.高压调整旋钮：根据被测电缆的耐压水平调节输出电压。7.电压显示：LED显示输出电压。当设备对电缆进行一次高压冲击时，若LED显示的数值变化较大，说明故障点已经被击穿；若LED显示的数值变化较小，说明故障点没有击穿。8.放电模式选择开关：放电模式有直流、单次和周期三个档。直流档是专门为闪络性故障测距设置的，通常与高压调整配合使用。单次档是为高阻性故障测距设置的，只有按一下“单次放电”按钮才进行一次放电，周期档是为故障定点设置的，设备在该挡时将按照放电周期设定的时间周期自动放电。当使用电缆故障定点仪进行定点时，应选择周期放电模式，放电周期约为5秒。9.单次放电按钮：当“放电模式”选择开关在单次位置时，只有按一下单次放电按钮才进行一次放电和信号输出，当选择直流和周期档时，该按钮无效。三、输出线高压输出线和保护接地线从设备后部的附件包中引出和收纳。1.高压输出线：连接被测的故障电缆，将高压信号发生器产生的高压与信号施加到故障电缆。其中，红色夹钳为负高压输出，黑色夹钳为测试地。相铠故障时黑色夹钳接电缆护层，红色夹钳接故障芯线，而相间故障时，黑色夹钳和红色夹钳分别接两故障芯线。为了确保人身，控制单元内部设有工作电源停电后能自动对电缆放电的装置。在本设备工作时，要远离输出夹钳。设备使用完毕后，要先放电，当高压指示为零后再拆线。2.保护接地：是设备保护接地点，为保障人身及设备，必须可靠接地。

兴安电缆故障探测仪 定点：⑴、使用高压发生器对故障电缆作高压冲击时 ，冲击高压幅度要足够高，以保证故障点充分击穿放电，放电频率控制在3-5秒钟左右放一次电，将震动传感器探头放置在电缆路径(或故障电缆本体)上方，连接声磁同步探测仪，选择“声磁定点”档。⑵、刚开始查找故障时，先把定点增益适当调大，通过耳机监听声磁波，观察声磁同步定点仪的显示屏通过观察磁信号的强弱判断故障的距离。在未听到声磁波时(测听点距故障点太远)，每冲击放电一次，距离显示屏计数并刷新一次，在电缆上方沿路径不断移动传感探头，直至听到故障点的声音（此时表明距故障点不远了）。⑶、当听到的地震波声音足够强时，放电时长在30ms左右，故障点显示只有10m左右时，故障点就应该在附近，定点增益就要适当调小，增益调到小，声波波形，听到较沉闷的一声“啪”声音，时间小，故障距离显示小才是的。此时便可将传感器探头直接按距离数放在相应处。在该处前后移动探头，找到数显值小处，此处即为故障位置。⑷、在远离故障点时，如果看到是下面的波形图，波形幅度小，仔细的监听，有时能够在电缆全长上都能听到很微弱的啪啪声，且不会随传感器位置的不同而发生变化，那是电缆在高压闪络冲击产生应力造成的震动，其与真正的故障放电声差别很大，注意不要误判。尽量不要将传感器置于电缆本体上进行定点，否则会在电缆任何位置都能听到微弱的啪啪声。
